Pada tanggal 6 Maret 2025, RSUD Prof. H. Muhammad Yamin, SH di Pariaman mengirimkan surat kepada Ketua Pusat Studi Bencana Universitas Andalas, yang berisi permohonan uji struktur dan rekomendasi teknis kelayakan Gedung Bangsal Penyakit Dalam. Permohonan asesmen ini dilatarbelakangi oleh kebutuhan untuk melanjutkan pembangunan gedung yang terhenti sejak 2017. Penghentian ini disebabkan oleh masalah hukum terkait penggunaan material dinding bata yang tidak sesuai spesifikasi, yang mengakibatkan vonis hukuman bagi Kuasa Pengguna Anggaran (KPA) dan kontraktor pelaksana pada tahun 2022. Meskipun sudah ada studi struktur pada tahun 2019 dan pendampingan hukum serta audit pisah batas, pihak RSUD memerlukan uji struktur dan rekomendasi teknis dari tenaga ahli bersertifikat untuk menentukan kelayakan bangunan ini sebelum pembangunan dilanjutkan dan sebagai dasar untuk audit pisah batas oleh BPKP.

Menanggapi permohonan surat tersebut Tim ahli PSB Unand sudah mulai melakukan survei lapangan dan melihat kondisi eksisting gedung, serta melakukan pengamatan secara visual pada sejumlah titik bangunan.

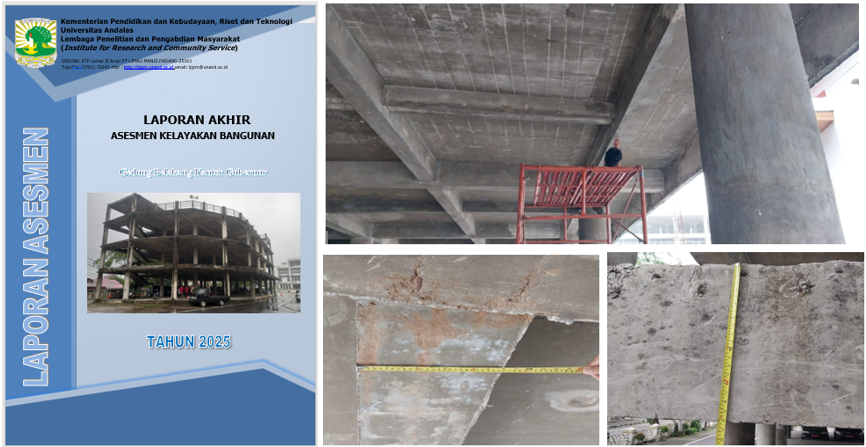

Bangunan Gedung Belakang Kantor Gubernur mulai dibangun pada tahun 2012 dan pelaksanaan pekerjaan struktur telah selesai tahun 2018. Untuk itu, perlu dilakukan Asesmen kelayakan struktur bangunan kondisi eksisting ini sebelum dilanjutkan ke pekerjaan finishing dan digunakan sesuai dengan fungsi kantor yang direncanakan.

Untuk Pekerjaan Asesmen kondisi struktur eksisting Gedung Belakang Kantor Gubernur ini, pihak owner mempercayakan kepada Tim LPPM Universitas Andalas untuk melakukan Asesmen.

Tim ahli LPPM Unand telah melakukan survei lapangan dan melihat kondisi eksisting gedung, serta melakukan pengamatan secara visual pada sejumlah titik bangunan. Disamping pengambilan data tersebut, Tim juga melakukan analisis struktur bangunan serta memberikan rekomendasi perbaikan dan perkuatan terhadap pembangunan bangunan tersebut.Maksud dari pekerjaan audit building pembangunan gedung kantor Bank BRI Payakumbuh ini adalah melakukan identifikasi perbandingan antara desain perencanaan dengan kondisi eksisting yang terpasang dilapangan, analisis terhadap kekuatan struktur gedung, dan rekomendasi perbaikan/ perkuatan struktur bangunan tersebut.

Maksud dari pekerjaan Asesmen kondisi eksisting struktur Gedung Belakang Kantor Gubernur ini adalah melakukan analisis terhadap kekuatan struktur gedung, dan rekomendasi perbaikan/perkuatan struktur bangunan tersebut.

Tujuan dari Pekerjaan Asesmen kondisi struktur eksisting Gedung Belakang Kantor Gubernur ini adalah :

• Mendapatkan data secara detail kondisi eksisting Gedung Belakang Kantor Gubernur.
• Melakukan analisis struktur eksisting sesuai dengan peraturan bangunan (SNI) terbaru.
• Memberikan kesimpulan tentang kelayakan struktur bangunan dan rekomendasi metoda perbaikan/perkuatan jika diperlukan.

Berdasarkan hasil survei lapangan dan evaluasi kondisi eksisting Gedung Belakang Kantor Gubernur, diperoleh kesimpulan sebagai berikut :

1. Pada beberapa elemen struktur bangunan balok dan pelat lantai, ditemukan banyak terjadinya segregasi beton serta tidak adanya selimut beton pada bagian bawah elemen struktur tersebut, yang menyebabkan terjadinya korosi pada tulangan (besi) beton.
2. Terdapat keretakan pada balok terutama balok anak dan pelat lantai dan banyak tulangan beton yang menonjol karena kurangnya selimut beton ketika pelaksanaan.
3. Berdasarkan hasil pengujian mutu material, didapatkan mutu beton rata-rata terendah hasil hammer test adalah sebesar 260,8 kg/cm².
4. Analisis struktur dengan menggunakan mutu beton hasil hammer test diperoleh hasil sebagai berikut:
   1. Kapasitas lentur balok lebih besar dari beban luar yang bekerja sehingga balok masih mampu memikul beban yang bekerja kecuali pada balok anak, dimana kapasitas lentur baloknya lebih kecil dari beban luar yang bekerja sehingga balok tersebut perlu diperkuat.
   2. Kapasitas geser balok utama lebih kecil dari beban yang bekerja.
   3. Gaya luar kombinasi lentur dan aksial pada kolom masih lebih kecil dari kapasitas kombinasi lentur aksial kolom (diagram interaksi)
   4. Kapasitas geser kolom lebih besar dari gaya geser yang bekerja.
   5. Kolom direncanakan tanpa ikat silang/sengkang pengekang yang memadai sesuai SNI 2847 2019 dan hanya memasang 1 buah ikat silang.
   6. Kapasitas lentur pelat lantai lebih kecil dari tulangan yang bekerja, dalam hal ini disimpulkan bahwa pelat lantai tidak aman.
   7. Kapasitas daya dukung pondasi tiang masih lebih besar dari gaya luar yang bekerja dengan faktor keamanan pada kondisi statis terkecil adalah SF = 2.77 dan untuk kondisi dinamis SF= 2.67

Bangunan SMA Adabiah 1 Padang merupakan bangunan gedung fasilitas pendidikan dua lantai yang dibangun pada tahun 2010.  Dalam beberapa tahun terakhir bangunan ini mengalami kerusakan signifikan pada beberapa ruang kelas pada lantai 1 dan 2. Agar tidak terjadi hal-hal yang dapat merugikan (resiko), perlu dilakukan penilaian kelayakan (asesmen) Bangunan Gedung dan rekomendasi dari tim ahli di bidang terkait.

Untuk pekerjaan pemeriksaan awal kelayakan bangunan Gedung SMA Adabiah ini, pihak Yayasan Adabiah meminta bantuan kepada Lembaga Penelitian dan Pengabdian pada Masyarakat Universitas Andalas (LPPM UNAND) untuk melakukan pekerjaan ini.

Tim ahli PSB, LPPM Unand telah melakukan survei lapangan secara langsung ke lokasi Bangunan Sekolah SMA 1 Adabiah Padang pada tanggal 29 Juli 2024. Kegiatan dilanjutkan dengan pengamatan secara visual di sejumlah titik terjadinya kerusakan bangunan. Selanjutnya dilakukan pengujian mutu beton, pengukuran dan pengecekan tulangan terpasang untuk pengambilan data bangunan eksisting, serta analisis terhadap hasil pengamatan dan pengukuran bangunan untuk pemberian rekomendasi tindak lanjut terhadap bangunan yang mengalami kerusakan tersebut.

Berdasarkan hasil asesmen Bangunan SMA 1 Padang, dapat disimpulkan beberapa hal sebagai berikut:

1. Pada elemen struktur kolom, teramati secara visual tidak adanya kerusakan baik berupa keretakan maupun kerusakan lainnya
2. Elemen balok pada ruang kelas yang ditinjau pada lantai 2 bangunan, teramati banyaknya keretakan struktur pada bagian bawah balok. Selain itu, ditemukan dimensi balok bangunan eksisting berukuran 54 x 30 cm, dimana ukuran tinggi balok bangunan eksisting tersebut tidak sesuai berdasarkan peraturan SNI bangunan beton bertulang (SNI 2847:2019), yaitu tinggi balok minimum seharusnya 56,25 cm.
3. Untuk pelat lantai, teramati adanya retak struktur dengan intensitas (lebar retak) sedang sebesar 1-2 mm dan mulai terlihat beton spalling (terlepas) pada bagian-bagian yang tertekan.
4. Pada dinding, teramati adanya retakan pada dinding lantai 1 pada ruang kelas yang ditinjau dengan intensitas (lebar retak) sedang yaitu 1-2 mm, sedangkan dinding pada lantai 2 retakan terjadi pada dilatasi kolom dan balok (dilatasi).
5. Mutu betonnya secara umum diatas 21 MPa, kecuali pada bagian-bagian balok dan pelat lantai yang mengalami keretakan (Mutu beton dibawah 21 MPa).
6. Secara umum pada bangunan gedung yang ditinjau, terdapat kerusakan/keretakan signifikan pada 4 kelas (2 kelas berada di lantai 2 dan 2 kelas berada di lantai 1) tidak layak digunakan untuk aktifitas belajar mengajar atau fasilitas pendidikan lainnya. Sedangkan beberapa ruangan lainnya mengalami kerusakan ringan sampai sedang.

Berdasarkan hasil pemeriksaan (Asesmen) bangunan, direkomendasikan untuk:

• Melakukan evaluasi kelayakan struktur secara menyeluruh dengan melakukan analisis struktur bangunan untuk mengetahui kapasitas bangunan kondisi eksisting serta penyebab kerusakan pada struktur bangunan.
• Melakukan perbaikan dan perkuatan struktur berdasarkan hasil kajian poin 1
• Tidak menggunakan gedung tersebut terutama ruangan yang mengalami kerusakan signifikan

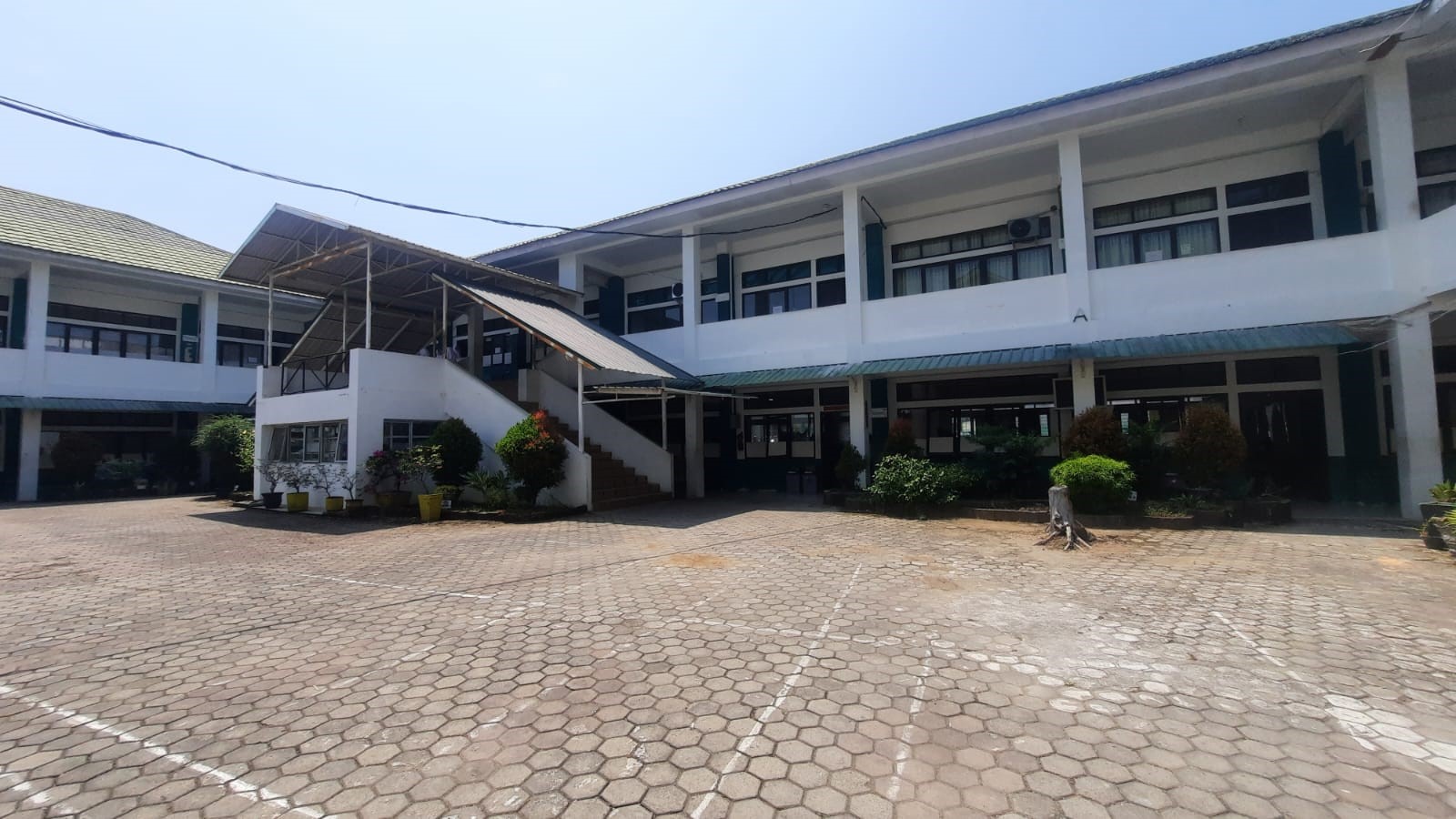

Bangunan Eksisting SMA 1 Adabiah yang mengalami kerusakan

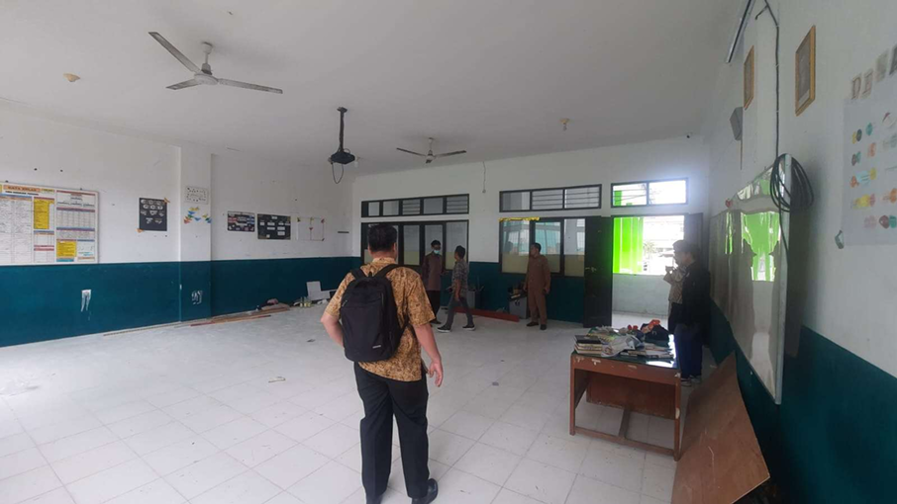

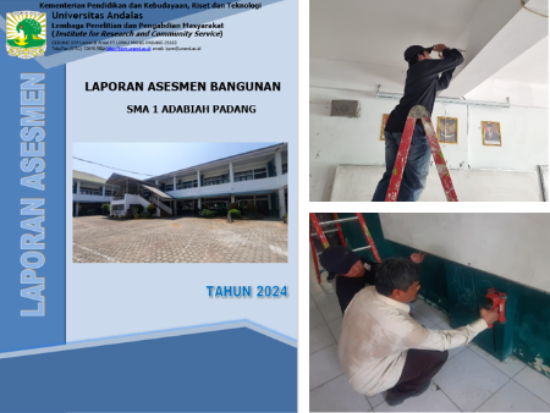

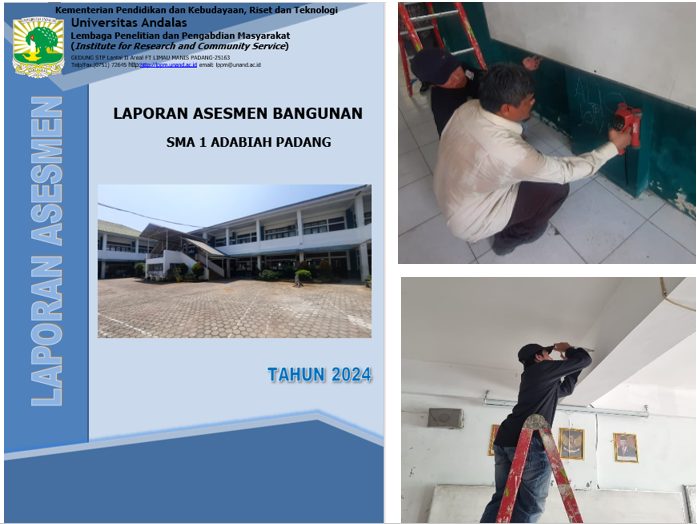

Survei dan pengambilan data bangunan Eksisting SMA 1 Adabiah

Gedung Bank BRI Payakumbuh yang dibangun pada tahun 2022 telah mengalami penghentian pekerjaan/putus kontrak saat progres pekerjaan sekitar 80%. Sehubungan dengan akan dilanjutkannya pembangunan kantor BRI Payakumbuh dan adanya kebutuhan untuk penilaian kelayakan (Audit) terhadap gedung tersebut, maka manajemen Bank BRI perlu melakukan audit building pembangunan kantor BRI Payakumbuh.

Untuk pekerjaan audit building pembangunan kantor BRI Payakumbuh ini, pihak owner mempercayakan kepada Lembaga Penelitian dan Pengabdian pada Masyarakat Universitas Andalas (LPPM UNAND) untuk melakukan pekerjaan ini.

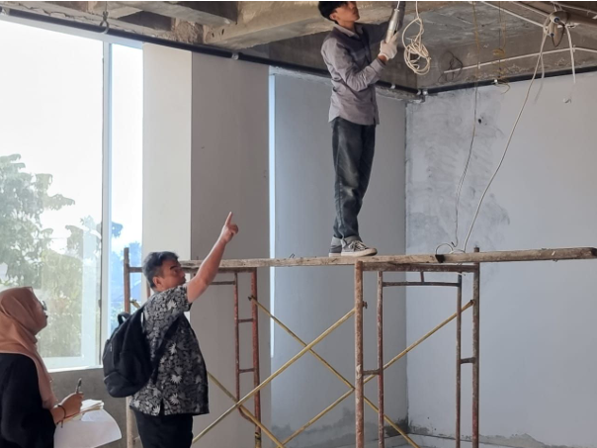

Tim ahli LPPM Unand telah melakukan survei lapangan dan melihat kondisi eksisting gedung, serta melakukan pengamatan secara visual pada sejumlah titik bangunan. Disamping pengambilan data tersebut, tim juga telah mempelajari gambar disain (DED) bangunan, analisis struktur bangunan serta memberikan rekomendasi perbaikan dan perkuatan terhadap pembangunan bangunan tersebut.

Maksud dari pekerjaan audit building pembangunan gedung kantor Bank BRI Payakumbuh ini adalah melakukan identifikasi perbandingan antara desain perencanaan dengan kondisi eksisting yang terpasang dilapangan, analisis terhadap kekuatan struktur gedung, dan rekomendasi perbaikan/ perkuatan struktur bangunan tersebut.

Tujuan dari Pekerjaan audit building struktur gedung Bank BRI Payakumbuh ini adalah :

• Mendapatkan data secara detail kondisi eksisting gedung Bank BRI Payakumbuh.
• Melakukan perbandingan antara desain perencanaan dengan kondisi eksisting yang terpasang di lapangan.
• Melakukan analisis struktur eksisting sesuai dengan peraturan bangunan (SNI) terbaru.
• Memberikan kesimpulan tentang kelayakan struktur bangunan dan rekomendasi metoda perbaikan/perkuatan jika diperlukan.

Berdasarkan hasil survei lapangan dan evaluasi kondisi eksisting Gedung Bank BRI Payakumbuh diperoleh kesimpulan sebagai berikut :

1. Berdasarkan hasil pengukuran, terdapat perbedaan pada beberapa dimensi elemen struktur beton terpasang (terutama kolom) dengan gambar rencana (DED). Beberapa kolom memiliki selimut beton yang sangat tebal (tidak sesuai dengan gambar DED) untuk memenuhi dimensi penampang kolom.
2. Pada beberapa elemen struktur bangunan balok dan pelat lantai, ditemukan banyak terjadinya segregasi beton serta tidak adanya selimut beton pada bagian bawah elemen struktur tersebut, yang menyebabkan terjadinya korosi pada tulangan (besi) beton.
3. Terdapat beberapa kerusakan pada elemen non-struktural, seperti keretakan pada beberapa dinding bangunan akibat pekerjaan finishing yang kurang sempurna dan keretakan (pecahnya) kaca fasad bangunan.
4. Terdapat beberapa elemen struktur terpasang yang tidak sesuai dengan gambar DED, seperti tangga bangunan dari lantai 1 ke lantai 2 (lebih lebar dari DED), perubahan dan penambahan balok pada area tangga, perubahan luas lantai dag beton, penambahan balok anak pada lantai dag beton serta perubahan kuda-kuda dan atap bangunan.
5. Pelaksanaan kuda-kuda baja WF berbeda (tidak sesuai) dengan gambar rencana, diantaranya:
   1. Dimensi Baja WF baik kolom maupun balok lebih besar dari gambar rencana dan dari hasil analisa struktur dimensi terpasang memiliki kapasitas yang lebih besar dari gaya yang bekerja.
   2. Baut untuk sambungan balok dan kolom yang dipasang berbeda dengan gambar rencana dan hasil analisa struktur menunjukkan bahwa kapasitas baut terpasang masih lebih besar dari pada beban yang bekerja pada baut.
   3. Angkur yang terpasang berbeda dengan gambar rencana dan angkur terpasang, namun masih memenuhi/ aman terhadap beban yang bekerja.
6. Besi ikatan (kait) angin yang terpasang tidak sama dengan gambar rencana baik cara pemasangan maupun diameternya, namun sistem pemasangan kait angin sudah dilakukan dengan benar dengan kapasitas yang cukup.
7. Berdasarkan hasil pengujian mutu material, didapatkan mutu beton rata-rata terendah hasil hammer test adalah sebesar 249,89 kg/cm², dimana mutu beton rencana sesuai DED adalah sebesar 250 kg/cm² (K-250).
8. Analisis struktur dengan menggunakan mutu beton hasil hammer test diperoleh hasil sebagai berikut :
   1. Kapasitas lentur balok lebih besar dari beban luar yang bekerja sehingga balok mampu memikul beban yang bekerja kecuali pada Balok B10, dimana kapasitas lentur baloknya lebih kecil dari beban luar yang bekerja sehingga balok tersebut perlu diperkuat (retrofit).
   2. Kapasitas geser balok lebih besar dari beban geser yang bekerja.
   3. Gaya luar kombinasi lentur dan aksial pada kolom masih lebih kecil dari kapasitas kombinasi lentur aksial kolom (diagram interaksi).
   4. Kapasitas geser kolom lebih besar dari gaya geser yang bekerja.
9. Pondasi terpasang masih aman terhadap beban yang bekerja, dan dari hasil pengamatan di lapangan tidak ditemukan tanda-tanda penurunan pondasi, baik penurunan parsial maupun penurunan total.

Presentasi hasil survey kelayakan bangunan pada pimpinan BRI

Bangunan kantor Pengawasan dan Pelayanan Bea dan Cukai Teluk Bayur Padang dibangun pada tahun 2011, dan mulai ditempati pada tahun 2013 sampai sekarang (tahun 2021) untuk operasional kantor sehari-hari. Sehubungan dengan terjadinya penurunan pada pondasi bangunan kantor tersebut pada waktu digunakan, pada tahun 2015 pihak pimpinan KPP Bea Cukai meminta PSB-LPPM Universitas Andalas untuk melakukan pekerjaan monitoring pergerakan dan rekomendasi penanganan pondasi bangunan gedung tsb. Salah satu rekomendasi yang diberikan adalah, bahwa untuk mengurangi laju kemiringan bangunan dapat dilakukan dengan memberikan beban tambahan (counter weight) pada bagian bangunan yang bergerak keatas sedemikian rupa sehingga diharapkan dengan pemberian beban tersebut dapat mengimbangi laju penurunan pada bagian yang berlawanan. Pemberian beban tambahan tersebut telah dilakukan dengan cara menempatkan beberapa buah tandon air (roof tank) pada bagian yang mengalami pergerakan keatas. Dari laporan perencanaan bangunan kantor tersebut,  perhitungan struktur bangunan menggunakan SNI 2847-2002 (standard untuk perencanaan struktur beton), SNI 1726-2002 (standadrd untuk perencanaan beban gempa) dan SKBI 1987 (standard untuk disain pembebanan), sementara saat ini (tahun 2021) standard untuk perencanaan beton, beban gempa dan disain pembebanan sudah mengalami 2 (dua) kali perubahan ( tahun 2012 dan tahun 2019), sehingga diperlukan evaluasi (asesmen) terhadap kondisi struktur bangunan gedung.

Pekerjaan Asesmen Penilaian Kelayakan Gedung dan Tanah KPPBC TMP B Teluk Bayur ini dilakukan berdasarkan pada surat permintaan kesediaan kepada LPPM Universitas Andalas sebagai calon pelaksana swakelola tipe II pada Paket Pengadaan Asesmen Gedung dan Tanah KPPBC Teluk Bayur No. S-365/KBC.0601/2022 tanggal 5 Oktober 2022. Berdasarkan hasil asesmen penilaian kelayakan bangunan dan tanah yang telah dilakukan, dapat disimpulkan beberapa hal berikut :

1. Hasil pengukuran geometris (kerataan) bangunan, didapatkan bahwa penurunan bangunan yang terjadi saat ini jauh melampaui penurunan yang diijinkan serta dari hasil analisis struktur dengan memperhitungkan beban penurunan, diperoleh hasil bahwa hampir semua penulangan kolom dan balok bangunan eksisting tidak memenuhi syarat. Berdasarkan hal tersebut disimpulkan bahwa struktur bangunan kantor KPPBC TMP B Teluk Bayur tidak memenuhi standar bangunan
2. Berdasarkan poin no.1 diatas, bangunan gedung KPPBC TMP B yang ada sekarang, tidak dapat dialihfungsikan untuk kegiatan lainnya.
3. Berdasarkan poin no.1 diatas, bangunan gedung KPPBC TMP B Teluk Bayur tidak dapat diperbaiki dan disarankan sebaiknya gedung diproses untuk
4. Berdasarkan hasil boring log pekerjaan boring dan N-SPT, dimana kedalaman tanah keras berada antara kedalaman -16,0 m s.d -18,0 m, dapat disimpulkan bahwa tanah di sekitar lokasi bangunan masih layak untuk dibangun gedung baru dengan 1 (satu) lantai atau lebih dengan menggunakan pondasi dalam.

Selanjutnya direkomendasikan beberapa hal berikut :

1. Berhubung kondisi bangunan gedung KPPBC TMP B Teluk Bayur sudah berada pada kondisi kritis secara struktural, disarankan untuk tidak melakukan kegiatan perkantoran dalam gedung tersebut.
2. Bangunan KPPBC TMP B Teluk Bayur tidak memenuhi persyaratan standar bangunan terbaru, dan kondisi bangunan sudah kritis secara struktural, yang dapat membahayakan orang-orang sehingga disarankan untuk proses penghapusan.
3. Jika tanah di sekitar lokasi bangunan eksisting mau digunakan untuk pembangunan gedung baru, direkomendasikan dalam perancangan dan pelaksanaan pekerjaan pondasi harus sesuai dengan SNI terbaru.

Gedung Kantor Pengawasan dan Pelayanan Bea dan Cukai Tipe B Teluk Bayur Padang

Bangunan Minangkabau International Convention Center (MICC) yang dibangun pada tahun 2012, karena berbagai hal pembangunannya terhenti dan tidak dilanjutkan. Saat ini Pemilik bangunan (Owner) dari MICC akan melanjutkan pembanguan yang sempat terhenti, namun kondisi bangunan eksisting cukup mengkhawatirkan untuk dilanjutkan. Untuk itu perlu dilakukan Assesment dari bangunan eksisting sebelum bangunan ini dilanjutkan pembangunannya.

Untuk Pekerjaan Assessment Kelayakan Struktur gedung MICC ini, pihak owner mempercayakan kepada Tim ahli LPPM Universitas Andalas (Unand). Tim telah melakukan survei lapangan dan melihat kondisi eksisting gedung, yang melakukan pengamatan secara visual pada sejumlah titik bangunan. Disamping pengambilan data tersebut, Tim juga telah mempelajari gambar pra disain bangunan tersebut yang buat oleh PT. Prapanca Engineering.

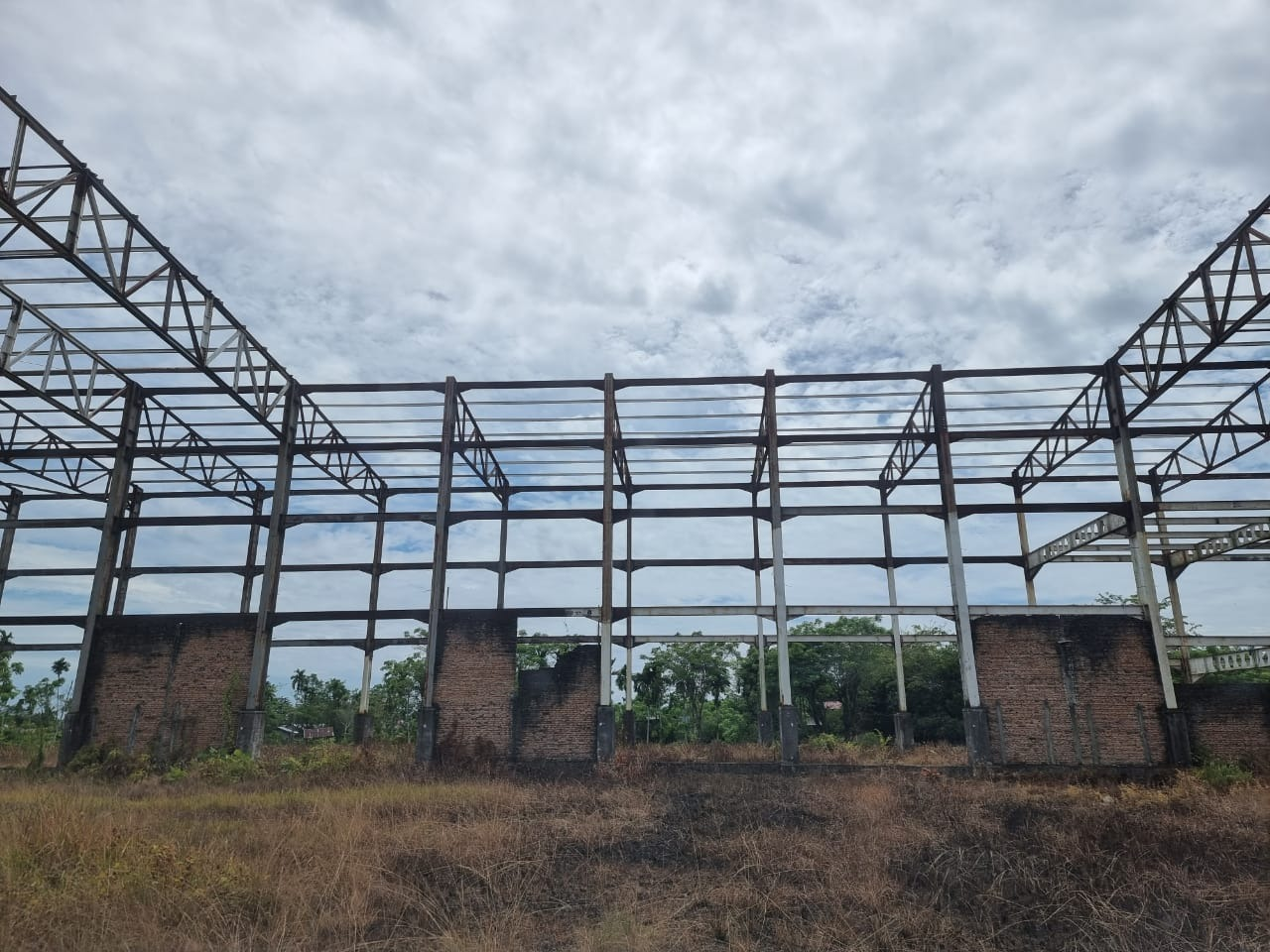

Berdasarkan hasil survei lapangan dan evaluasi kondisi eksisting bangunan (MICC) di   temukan bahwa Rangka baja eksisting, terutama rangka kuda-kuda banyak yang mengalami tekuk/buckling, terutama rangka pada As 7, As.8, As.9 dan As.10. Rangka pengaku antar kuda-kuda eksisting yang terpasang/kondisi eksisting (baja Siku 2x50.50.5) terlalu kecil dimensinya sehingga tidak mampu menahan beban rencana. Lantai dasar eksisting yang sudah dicor beton mengalami penurunan, hal ini karena lantai dicor langsung diatas tanah lunak tanpa didahului dengan treatment atau perkuatan. Sehingga direkomendasikan agar Rangka baja eksisting yang mengalami tekuk/buckling harus diganti dengan yang baru. Untuk rangka pengaku antar kuda-kuda yang terpasang yang tidak cukup dimensinya harus diganti dengan yang lebih besar, minimal dengan dimensi yang sama dengan kuda-kuda utama.  Harus dilakukan penambahan balok anak pada balok lantai untuk menyebarkan beban pada struktur balok yang terpasang.  Lantai yang sudah amblas harus dibongkar. Semua Lantai dasar bangunan tidak langsung dicor diatas tanah, tetapi dibuat elevated dengan tumpuan menggunakan pondasi tiang. Untuk mengurangi beban pada struktur bangunan, pembangunan lanjutan harus menggunakan bata ringan untuk material dindingnya. Untuk menghindari gangguan beban pada struktur terpasang, maka Struktur Penahan Partisi Aula harus dibuat terpisah dari struktur utama.
